水電工日誌 2. 資訊插座 + 面板

繼上一篇 [Cable TV 面板] 後, 接下來是網路線跟電話線的面板... 這部份的工具就少的多了, 靠的完全是多花近一倍的錢買懶人用的資訊插座... 哈哈. 因為這次拉了很多條線, 每間房間都至少拉了兩條網路線, 因此電話線也懶的另外拉了, 直接也用網路線材, 拉星狀架構, 然後裝電話總機.

會這樣拉, 為的是以後如果不想要電話線了, 頭拔掉換一個就變網路了, 同時用星狀架構也好維護, 用電話交換器也不用耽心分機接太多會推不動等等問題...

扯遠了, 這些是後面幾篇要寫的, 直接切入正題, 面板...

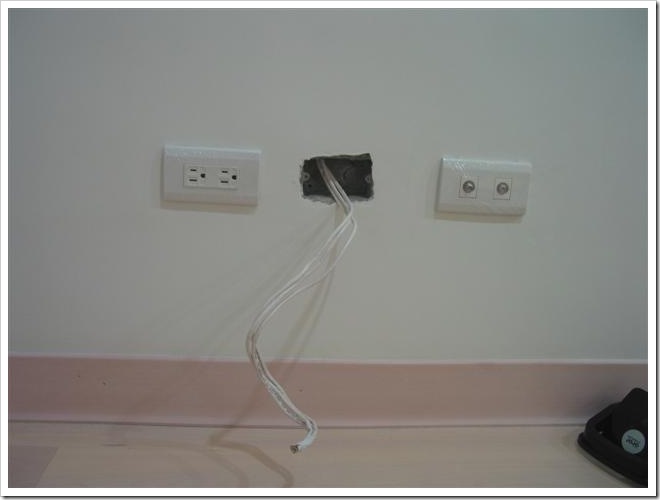

首先, 這是水電師傅幫我拉好的線, 線我是去買整箱的AMP Cat5e UTP 來用, 直接拉三條, 兩條網路用, 一條電話用... 這個線比 cable 細一點, 也軟一點, 所以我留的比較長, 大概 10 ~ 15 cm 都還塞的進牆壁...

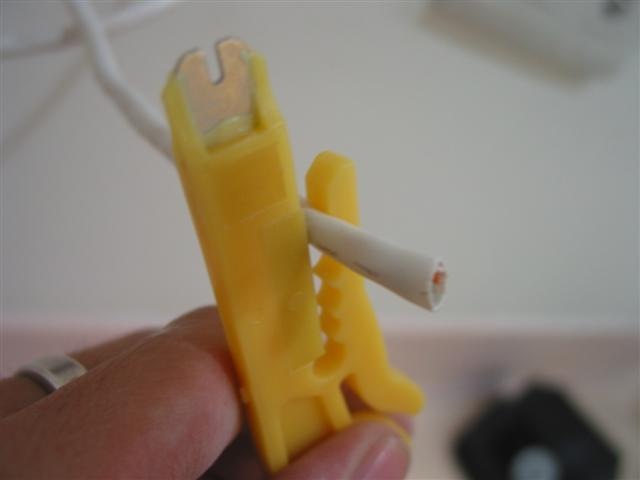

便宜好用的剝線刀, 線剪到適當長度後, 留個 2cm, 用剝線刀夾著繞一圈, 皮就剝掉了...

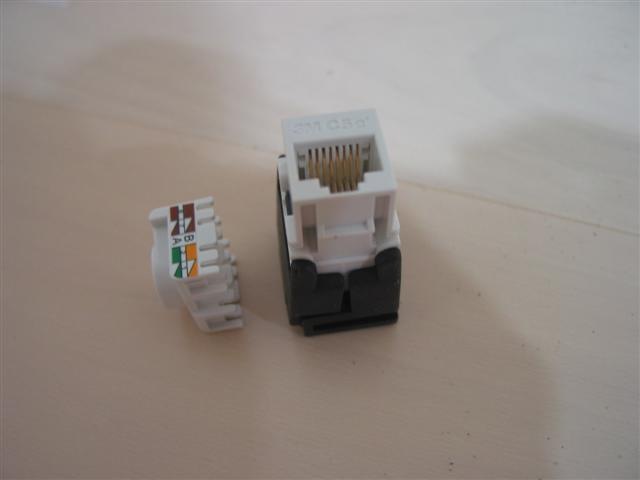

這就是貴鬆鬆的 3M 免工具的資訊插座, 這一定要推一下... 我是買最便宜的, Cat5e, 沒防塵蓋, 沒有接地... 一個要 NTD 78.. 普通的只要三四十啊... 不過這一定是值得的, 請繼續看. 還有更高級的一個要兩三百, 那種實在是買不下去, 這種就很好用了...

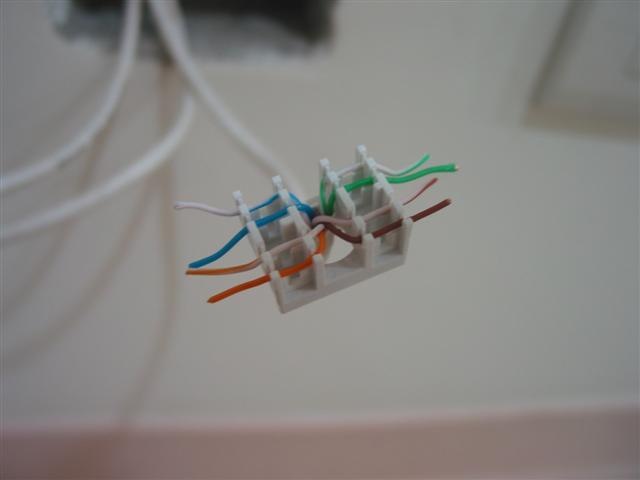

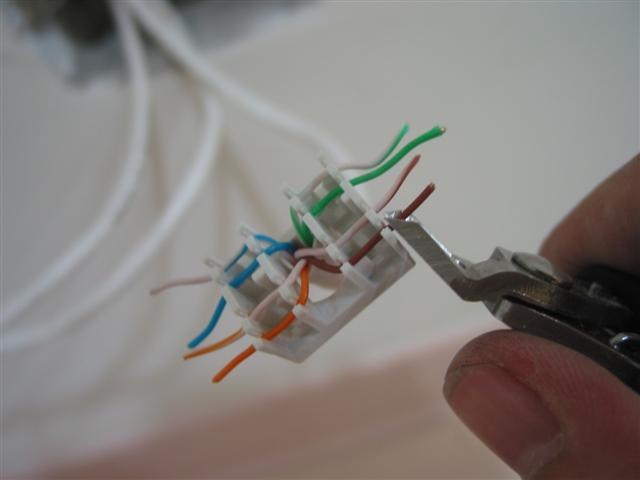

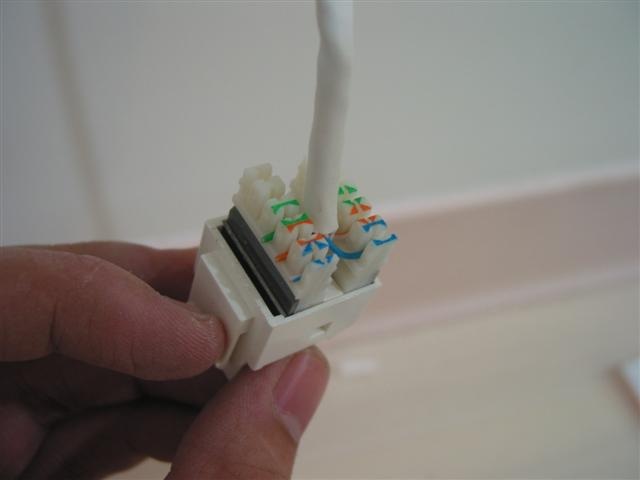

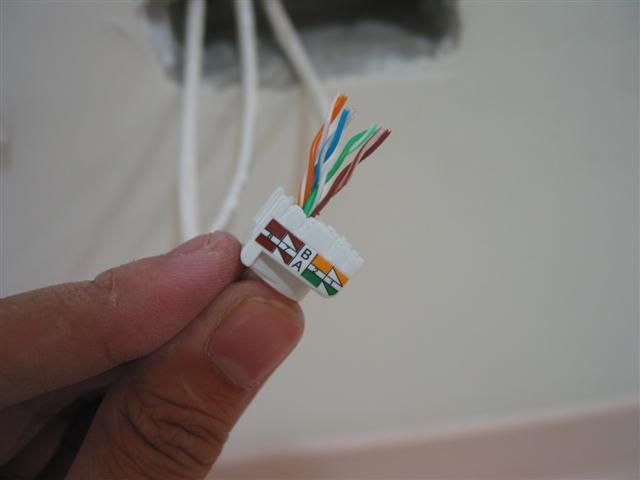

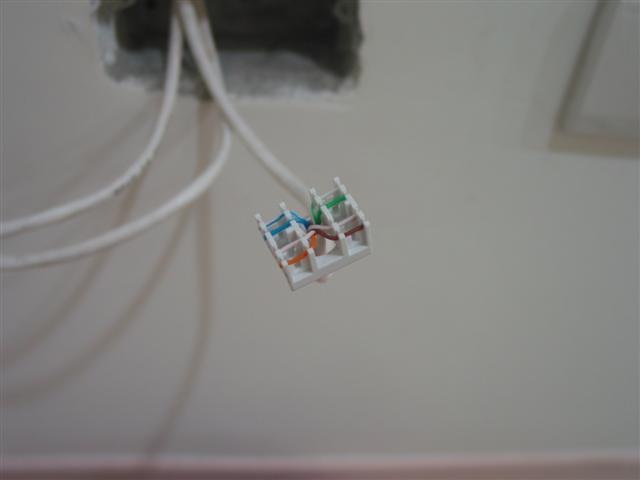

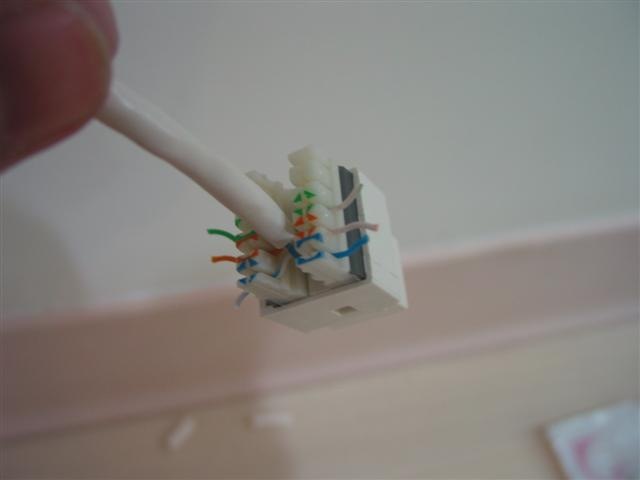

安裝就是這樣而以, 它的零件有兩片. 把小片的套環穿過剝好皮的線, 然後照著外面印的色碼標示, 把一樣顏色的線卡到縫裡, 多的線剪掉, 就完成第一步了. 通常壓這種東西最煩的就是 586A / B 的色碼實在不大好記, 這個接頭把順序調過了, 每對線都是白色的在前面, 有顏色的在後面, 做了一兩個頭之後連看都不用看就記起來了...

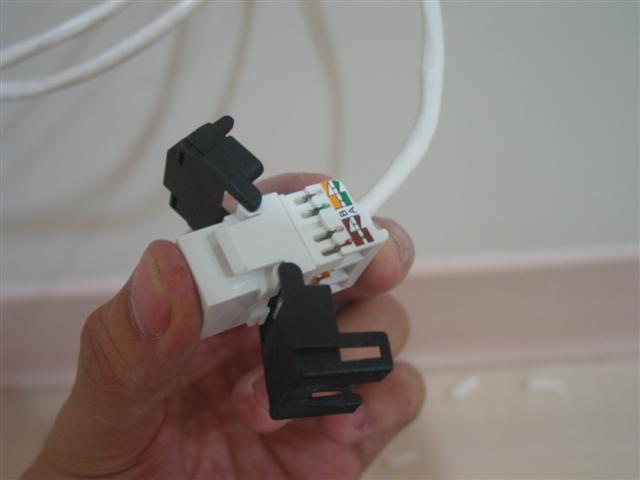

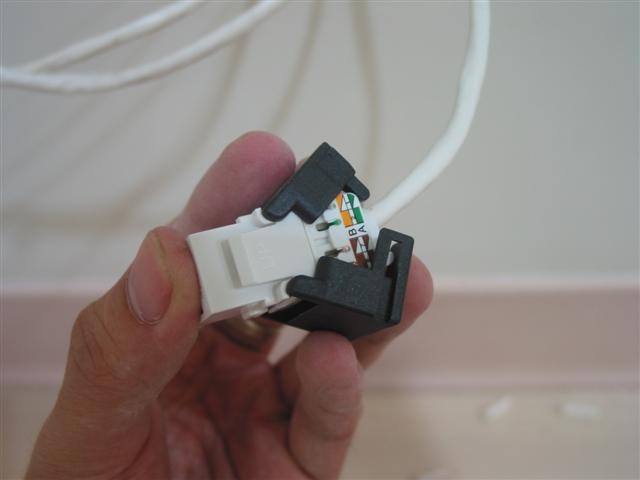

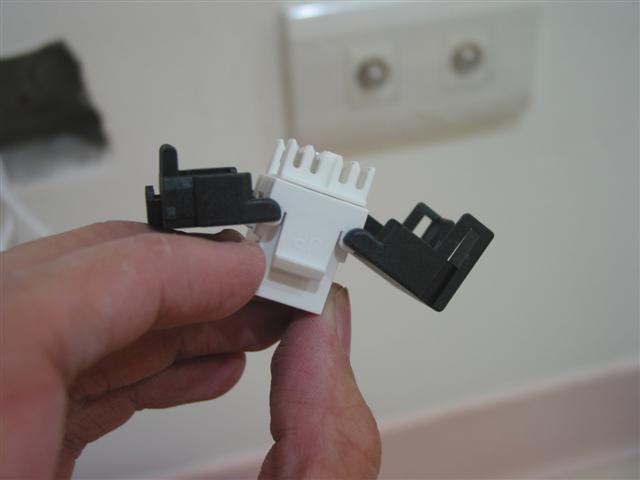

接下來要指揮艇組合了... 第二個零件就裝上去, 兩片黑黑的外殼把剛才第一片零件包起來, 扣住就完成了...

沒錯, 這樣就好了... 真沒意思, 這段跟本是在打屁 & 貼圖而以嘛... 哈哈

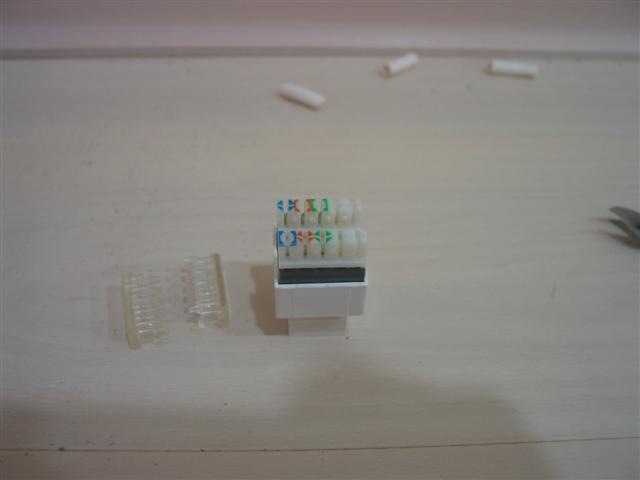

接下來是電話線的接頭. 這部份就沒那麼好命了, 買不到像剛才那種好用的, 這個就是普通的電話插座, 沒啥特別的, 得靠壓線工具, 剛才的剝線刀就派上用場了... 這個一樣有彩色標示, 照著線的顏色卡進去就好了. 只不過這邊不像 3M 的那麼輕鬆...

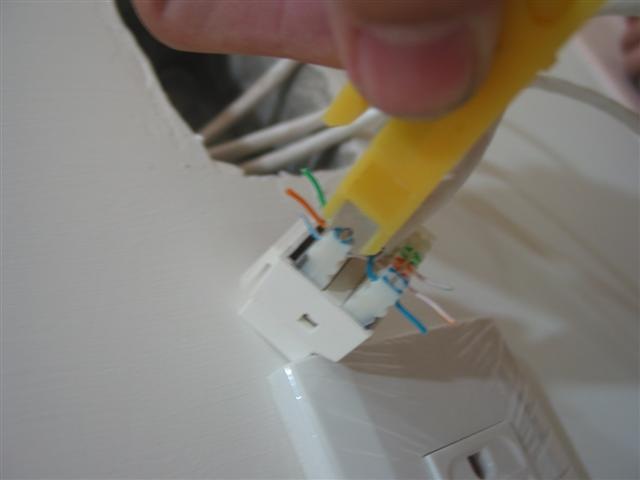

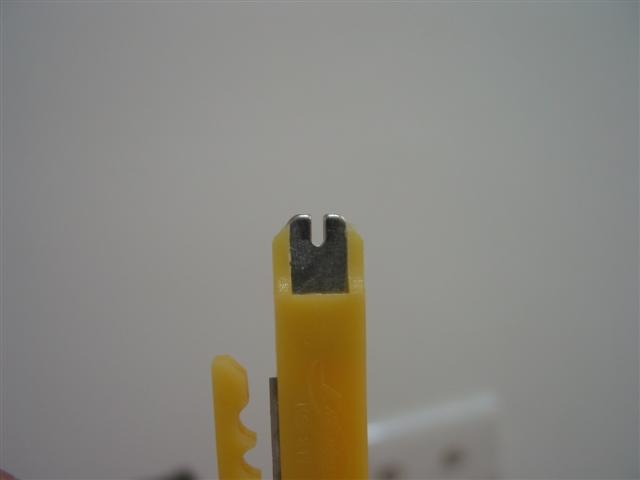

第一張圖是剝線刀的前端, 很陽春的壓線器, 把卡好的線用頭擠進去, 自然會有金屬片刺破線的外皮, 直接接觸到裡面的銅線... 六個接點都弄好後把多的線剪掉就好了. 不過這個稍微難弄了點, 以前沒有買工具, 用美工到弄半天弄到手很痛... 這次有買工具, 不過也是不小心壓壞一個接頭.. [:'(]

接頭都裝好後, 再來就是面板了, 面板我是直接在 Y 拍一起買 3M 的, 剛才那三個頭就一個一個塞進去...

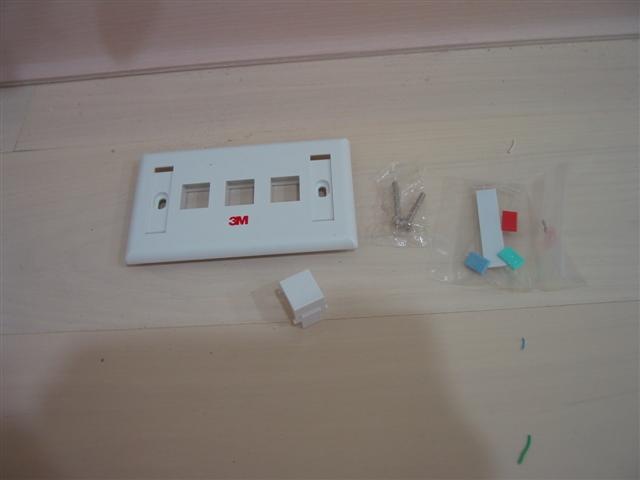

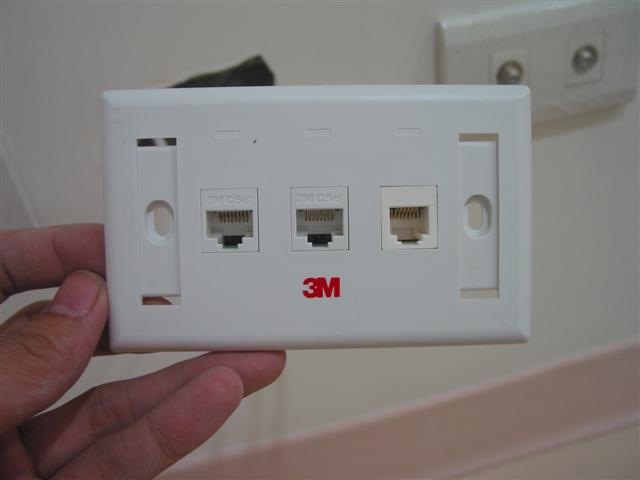

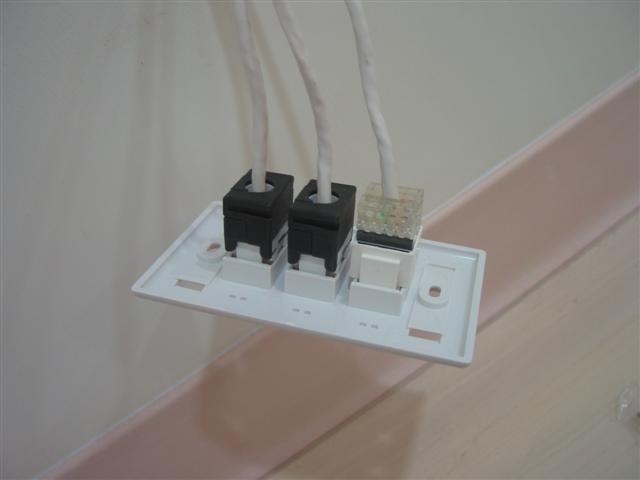

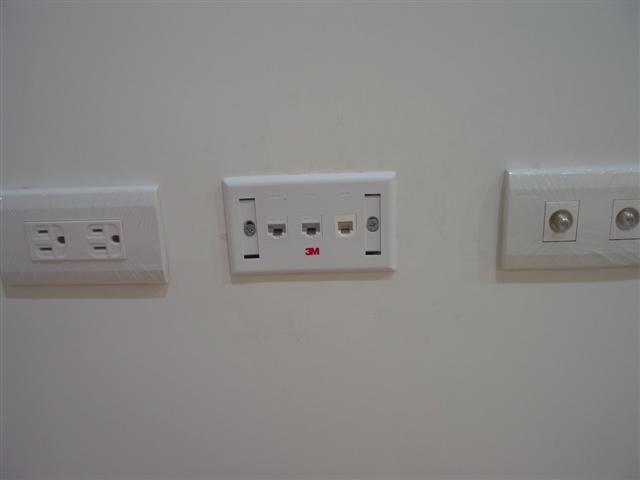

塞好的樣子 (背面), 另一張是正面... 然後鎖在牆上就完成了. 其實面板還有附一些小配件, 左右兩條長條型的凹槽, 是可以放張紙片進去, 然後有個透明的塞路路片可以蓋住. 一方面作標示, 另一方面把醜醜的螺絲擋起來...

另外它也有附三片彩色的小片, 可以直接裝在每個孔的上方, 讓你用彩色作標示. 這邊我還沒想好要怎麼標, 就暫時沒裝上去...

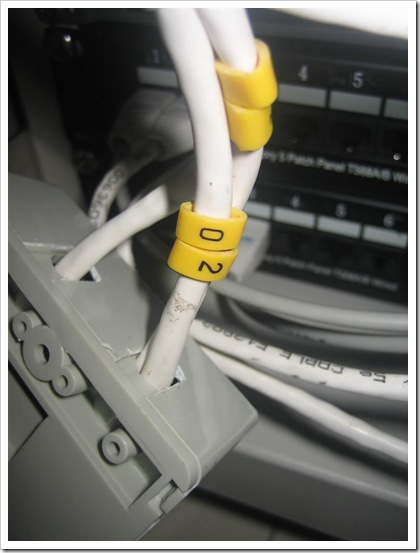

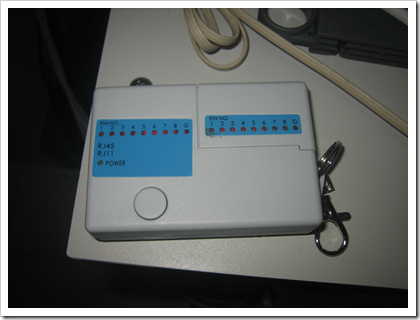

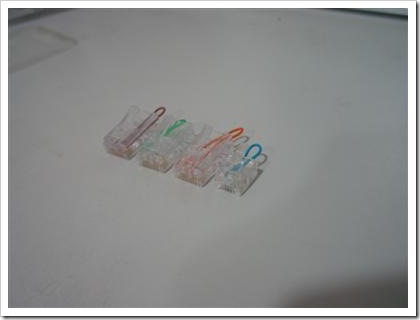

這邊的進度就快多了, 大概十分鐘不到就搞定一片面板... 不過麻煩的開始了. 拉線時忘了請水電幫我把線標上號碼 :~~~~ 總共卅條線怎麼找啊 :~~~~ 這就值得再寫一篇了... 哈哈... 敬請期待續集 :D

--
3M 面板跟插座當初買的不大夠, 我想再補買幾個, 有沒有人要一起買?

2007/09/14 系列文章: 水電工日誌 有的沒的 水電工

水電工日誌 1. Cable TV 面板

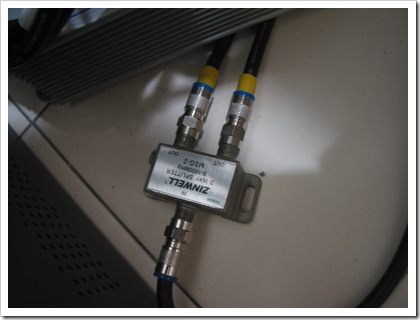

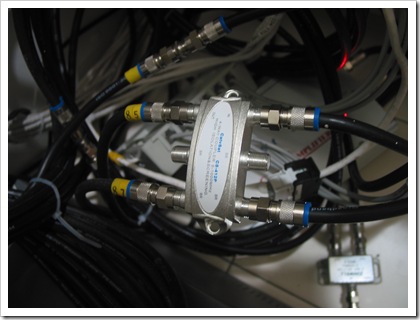

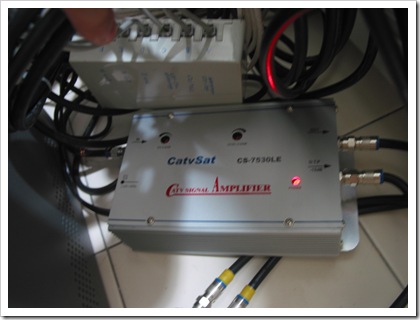

新家室內裝潢差不多都好了 (除了工頭還有一兩個小地方還在磨菇之外..), 總算可以開始我的配線工程了. 第一步是把牆上穿出來的 cable 線作成蓋板, 方便使用. 有鑑於之前裝過類似的東西, 那個接頭就是要你把線剝開, 然後直接用螺絲把 coaxial cable 的外層及中間的銅軸固定起來, 那種接頭的訊號實在是糟的可以, 這次我特地上網找了其它的 solution, 最後買了壁內的接頭, 長啥樣? 其實就是一搬 catv 的頭, 只不過是可以裝在牆上的那種. 好處是線不用剝開, 訊號可以好好的躲在遮璧層裡面不會受到干擾, 缺點是你得壓個接頭在牆璧裡面, 材料貴一點就算了, 重點是牆裡挖的洞空間有限...

不囉唆了, 我邊弄還邊拍照, 有點手忙腳亂...

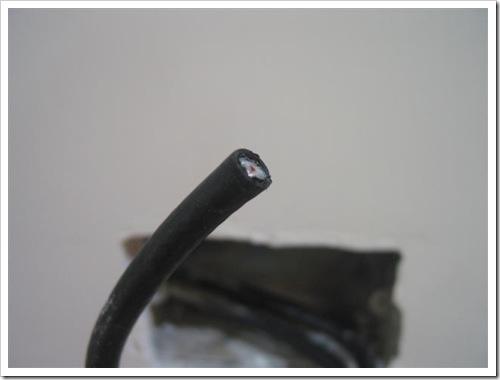

這是原來的樣子, 水電幫我從牆裡把線拉出來, 我只留了10cm就把它剪掉. 其實是留越長越好, 因為只能剪短不能拉長了... 不過這種線 (RG/6U) 有夠硬, 加上最後有個接頭是硬的, 小小一個洞實在是塞不了多少電線... 留 10cm 已經很勉強了...

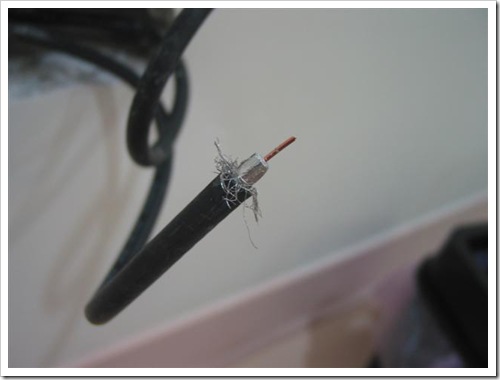

買了一把專門剝 cable 的剝線刀, 超好用, 只要夾在線上面轉幾圈, 剝線刀拔下來, 線就切好了, 這張圖就是切完後把外面的鐵絲網撥開的樣子...

接下來這是買來的接頭, 一顆十五元, 好處是它不需要用鉗子把外面的鐵殼壓到變型來固定接頭 (一般外面買的就是把鐵圈壓成六角型那種). 這種是線直接塞進接頭裡, 然後有手壓鉗把後面那塊藍色的塑膠擠到接頭內的空間, 完全擠進去後線就牢牢固定住了. 這種接法因為包覆的遮敝層沒有漏出來, 因此訊號的品質會好一些, 接頭當然也比較貴 [:'(] (一般的大概三塊還是五塊錢而以... )

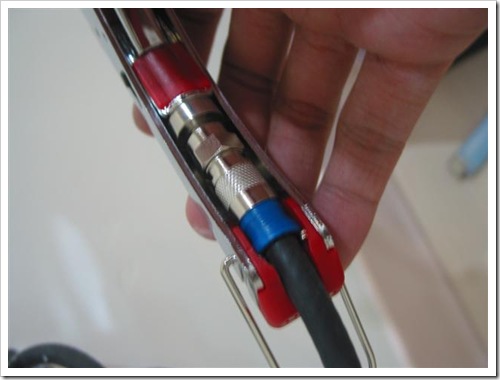

這把就是手壓鉗, 它會把藍色的塑膠擠進去, 就大功告成了, 很簡單, 也很輕鬆, 叔叔沒有練過, 小朋友盡量學...

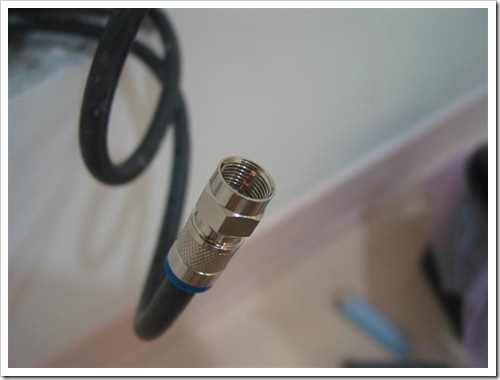

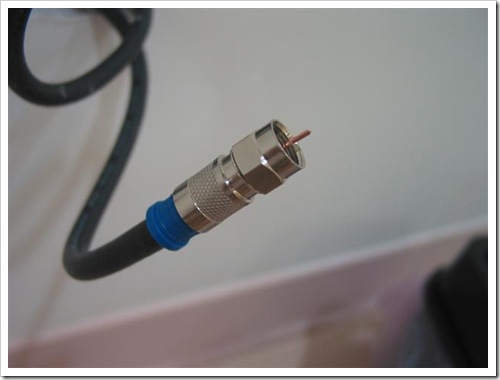

這是壓好的樣子, 看起來比一般店裡買到的高級多了, 真正算一算也沒有貴多少... 反正自己家裡用的, 不差這一點錢...

接下來, 為了保護接頭不會進水氣 (其實是心理作用及視覺效果佔大多數), 在接頭跟線之間套一小段熱縮管... 我也沒去量要多長, 大概隨便剪了三公分就套上去了. 直徑是用 11mm 的, 一公尺廿幾塊... 我也忘了...

熱縮管原則上是用吹風機吹就會縮起來, 不過我沒有吹風機 [:'(] (還關在不知道那一個紙箱裡), 二來大半夜的開起來也吵, 三來太慢了, 我喜歡猛一點的招式... 就直接拿打火機烤一下...

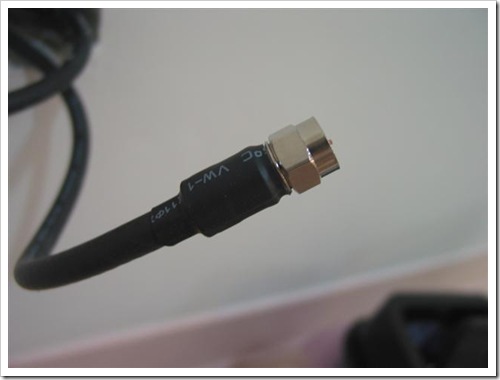

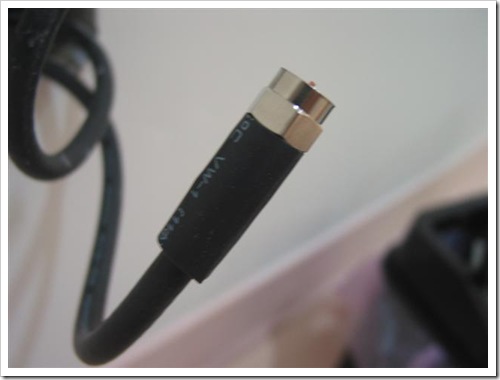

套上熱縮管烤過之後就變這樣...

接頭的部份到這裡就完成了, 就跟一般買現成的線差不多. 再來是面板的部份.:

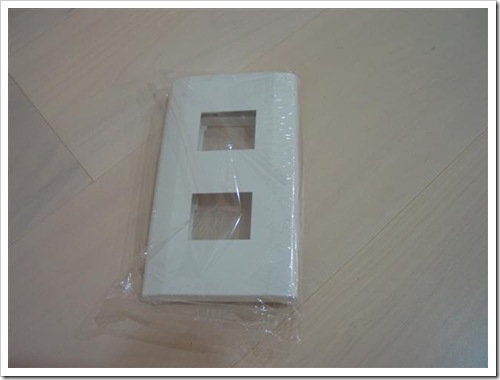

這是跟水電工多要的, 兩孔蓋板...

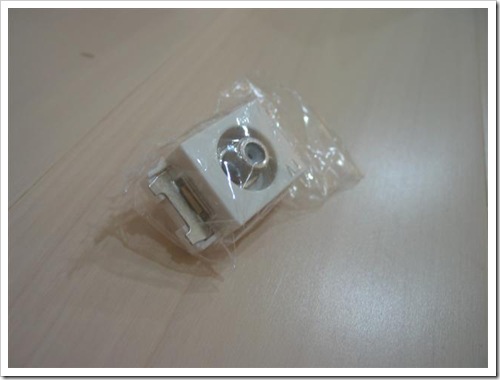

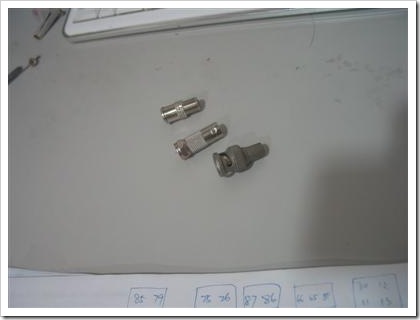

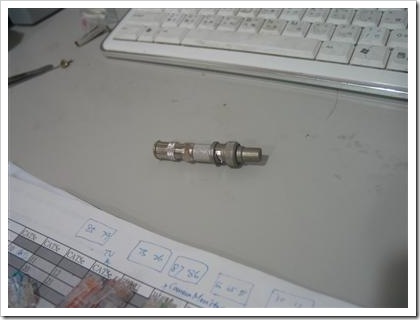

這是另外去買的接頭, 兩頭都是母的, 剛才作好的接頭可以直接鎖上去.

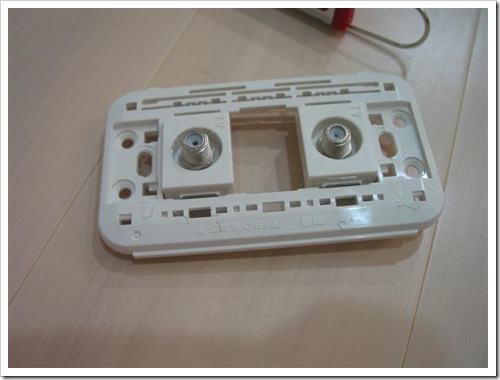

蓋板有兩層, 裡面那層可以裝三顆這種接頭, 其實一般家裡看到的插座都是這樣用的, 選擇很多, 電話, 網路, 開關, 電力插座, TV, 甚至連定時開關, 感應開關(有人接進就自動打開那種) 都有這種規格, 總之你就是自己挑三顆就對了... 這張圖是裝了兩顆的樣子...

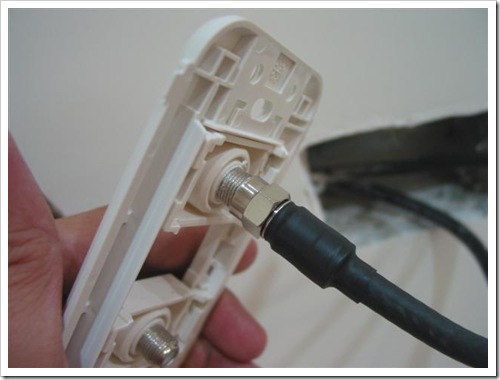

把剛做好的接頭裝上去... 現在可以想像一下線為何不能留太長了... 接頭硬的部份就五公分長了, 線又很硬, 跟本轉不到兩圈就塞不進去了.. 我有兩條線, 留10cm就已經塞到手痛了, 最後裝好感覺好像隨時會爆開來一樣 -_-

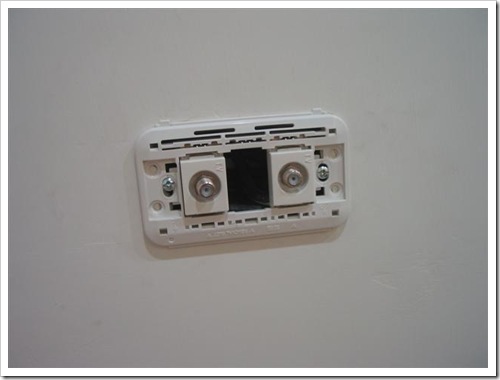

最後把內層的蓋板鎖在牆上的樣子...

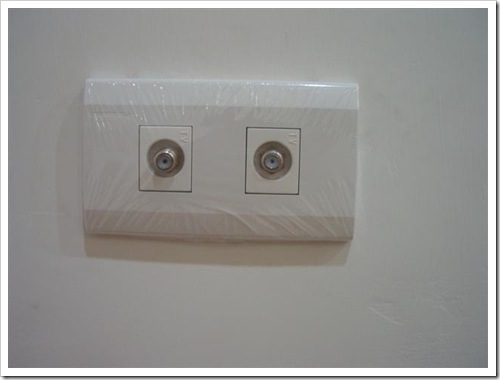

再把漂亮的外層蓋板蓋上去, 完成, 收工... 明天待續, 再來是砸下重金買的 3M RJ-45 接頭... [H]

2007/09/12 系列文章: 水電工日誌 有的沒的 水電工

Finally...

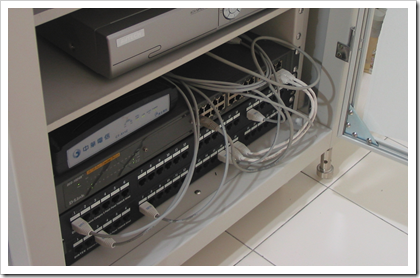

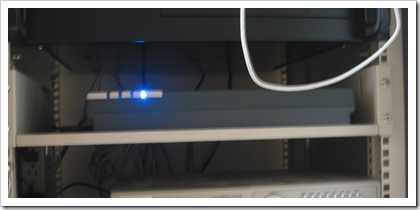

雖然只有一台電腦連上線, 雖然家裡有 22 ports 只接好了 2 ports, 電話線則是一條都沒接, 不過... 最重要的 blog server 上線啦 [:D]

看到地上一堆線, 就會想... 當初幹嘛拉那麼多條? Orz...
