1. ThreadPool 實作 #1. 基本概念

    既然都花了力氣回憶起過去學的 ThreadPool Implementation, 而且都用 C# 寫好了, 不如就整理一下好了. 其實寫起來 code 真的都不難, 難的是人腦天生就不適合思考這種 multithreading 的東西, 想多了腦筋真的會打結. 另外一個障礙是有些東西要唸過 Operation System 才會懂, 沒這基礎的話, 光看 API 說明會一個頭兩個大…

    這篇還不會貼完整的 code, 先把必要的基礎及認知說明一下. ThreadPool 的概念其實很簡單, 這 design pattern 目的是把過去的 multi-threading programming model 簡化, 把複雜的 threads control 拆到 thread pool implementation 裡封裝起來, 使用它的人只要把你的 job 封裝成一個 job object, 丟到 pool 裡面代為執行就可以了. 然後裡面就套用 “生產者 / 消費者” 的模式, User 不斷的生出 job 給 thread pool, 而 thread pool 不斷的消化掉 (執行 job) 它. 實作這些東西要面臨到的課題, 有這幾項:

    1. 基本的 thread sync 機制
    2. thread pool 內部的 thread 管理, thread 動態建立 / 回收機制
    3. 封裝 job, job queue

    先從最抽像的 (1) 來說好了. 這是過去作業系統 (OS) 這門課, 特地花了一整章來說明的課題. 當年第一次碰到用 java 實作 thread pool 時, 我還特地把課本挖出來再看一次… @_@, 不過搬了兩次家, 課本也不曉得塞到那去了, 哈… 印像中記得裡面有 OS 管理下的 process 生命周期 state machine:

    圖片來源: http://en.wikipedia.org/wiki/Process_states

    中間三個狀態是主要的部份, running 當然就是指執行中, 而要等待別人喚醒則是進入 blocked 狀態, block 狀態時是不會被 OS 分配到任何 cpu time slice 的. 等到被喚醒後, 並不是直接跳到 running, 而是跳至 waiting, 等待 OS 把下一段 cpu time slice 分給這個 thread 時, 它就會再度進到 running 狀態.

    所謂的 synchronization, 就是指在 multi-threading 環境下, 每個 thread 各跑各的, 完全不管其它 thread 在作什麼. 但是在某些特殊情況下, 是要 threads 之間互相調整腳步的. 舉例來說, FlashGet 大家都用過吧? 它一次開好幾個 thread 下載同個檔案的不同部份. 那些情況需要 synchrinization ? 舉個 use case:

    下載到一半想停掉, UI thread 接受了 user 的指令 (按按鈕), 每個 thread 必需適當的中止目前的動作及存檔. UI thread 必需 “等待” 每個 thread 完成後才能回報 user 停止的指令已經完成.

    在 Multi-threading 的環境下, 千萬不要再去用老掉牙的同步方式 (啥? 就是用 global variable, 然後用 loop 一直去檢查), 正規的用法就是用 OS 提供的 synchronization 機制, 一邊 wait, 另一邊去叫醒它. 對照上面的圖來說, 也就是讓 thread 進到 blocked 狀態. 在 Java 裡就是 Thread 的 Notify 相關 method, 在 .NET 則是包裝成 WaitHandle 物件. 以這種最基本的 wait / notify, 在 .NET 可以用 ManualResetEvent 來達成. 簡單的寫兩段 code, 用起來像這樣:

    // thread 1: 等著被喚醒
    wait_handle.WaitOne( );

    // thread 2: 喚醒 thread 1
    wait_handle.Set( );


    更複雜的例子, 可以用其它不同型態的 WaitHandle 來達成. 在 .NET 是把所有這種用於同步機制的物件都抽像化成 System.Threading.WaitHandle, 它是 abstract class, 你要找一個合適的衍生類別來用. 這些機制原則上一定要靠 OS 的 API 才能提供, 請別異想天開自己搞一個…  列幾個常用的:

    1. AutoResetEvent: 叫醒單一個 wait thread
    2. ManualResetEvent: 叫醒多個 wait thread(s)
    3. Semaphore (旗標): 只允許有限數量的 thread 執行某段程式. 再舉 FlashGet 的例子, 如果某個網站只限最多 3 threads download, 就可以用 Sempahore.

    其它還有一些, Mutex, Monitor, SpinLock… 就不一一說明了, 直接去翻 OS 課本.. [H]

    為什麼花這麼多篇幅講這個? 因為這短短一兩行的 code, 可是控制 thread pool 運作的重要關鍵. Thread Pool 需要一個 Queue 來存放待處理的工作. ThreadPool 同時也要 “養” 數個 threads 來處理掉 Queue 裡面的工作. 正常情況下每個 thread 忙完後就到 Queue 再拿一個工作出來, 如果 Queue 空了, thread 就可以休息 (blocked). 如果 Queue 有新工作進來, 這些睡著 (blocked) 的 thread 就應該要醒來繼續處理堆在 queue 裡的工作.

    這是 Thread Pool 的基本型, 通常會用 thread pool 有幾個理由:

    1. 要處理的工作數量很多. 不可能用最古董的作法: 每個工作建一個 thread, 做完就丟掉...  (因為 thread create / delete, OS 是要花成本的, 同時 thread 太多也會造成效能及回應時間下降)
    1. 工作是不斷的持續的產生, 需要有 thread 事先在那邊等著接工作來做, 降低回應時間.
    1. 工作的性質適合以有限的 thread 來處理時


    最典型的例子就是 ASP.NET. ASP.NET Hosting 會養一堆 thread, 來服務前方 IIS 送來的一堆 request. 即使 CPU 只有一顆, 多個 thread 也可以有降低回應時間的好處. 記得照 MSDN 的建議, 一個 CPU 建議值是開 25 threads 的樣子… 因此會有一些變型, 以求效能更好一點. 通常 thread 的建立 / 回收, 很花時間. 養一堆 thread 也很花資源. 因此考量的重點都放在怎樣才不會重複建立/回收 thread, 怎樣才不會養太多不工作的 thread … 歸納一下:

    1. 現有 threads 不夠 (或未達上限), 而還有工作還卡在 Queue 裡沒人處理, 就建立新的 thread 加進來幫忙.
    1. 如果工作都做完了, 多餘的 thread 就可以讓它發呆. 發呆太久的 "宂員" 就可以把它 fired 了... 判定的依據一般都用 idle timeout. 當然也有不同的策略, 那就不管了.


    看起來很囉唆, 其實想通之後, 就像 recursive 一樣, 寫起來很簡潔, 多寫兩行都會覺的累贅… 我把流程用假的 code 整理一下:

    每個 thread 運作的 body 就像這樣:

      while (true)
      {
          //
          //  從 queue 裡找 job 來做, 直到做完為止.
          //

          //
          //  idle.
          //
          if (超過IDLE時間 == true) break;
      }


    另外, 就是把 Job 加到 Queue 裡的動作要像這樣:

      //
      //  把 Job 加到 Queue
      //

      if (Job太多)
      {
          //
          //  多建立一些 thread 來幫忙
          //
      }

      if (Idlethread)
      {
          //
          //  叫醒 thread 來工作
          //
      }


    上面兩段 code 關鍵就在如何讓 thread idle ? 如何判定 idle 超過某段時間? 另外就是如何叫醒 idle 的 thread? 答案其實就是用上面講的 synchronization 的機制來做. 這些 code 搞定後, 包裝在一起, thread pool 其實就完成了. 很簡單吧? 哈哈… 實際的 code 等下篇再說… 正好寫第二篇的時間, 就讓大家想一想到底該怎麼寫… [H], 敬請期待下集!

    2007/12/14 系列文章: Thread Pool 實作 .NET 多執行緒 技術隨筆

  2. 平行處理的技術演進

    現在 CPU 廠商大打 "多核心" 的口號, 讓大家都知道多核心的好處了, 不過每個評論的人也都會補上一句, "要有專為多核心設計的軟體才能發恢效能". 到底什麼叫作專為多核設計的軟體?

    簡單的說, 就是程式不能再以單一流程來思考, 必需引用平行處理的概念. 就像工作分派一樣, 有十個人幫你做事, 一定比一個人好. 不過這也是考驗你分派及管理的能力. 做的不好, 可能工作還是都只有一個人在做, 另外九個在偷懶, 更糟的是還造成溝通的問題, 比只有一個人還糟.

    在程式設計的領域裡, 實現平行處理, 它的困難有幾個:

    1. 並行的流程控制
    2. 多個程序之間的資料交換
    3. Critial Section 問題 (某些絕對不能同時執行的程式片段)
    4. 資料 Lock 及 Racing condition 的問題

    早期的 Unix 提供的 fork( ) 就是個典型的例子, 呼叫後有兩份一模一樣的程式一起執行, 你要自己想辦法分出誰是誰, 然後讓它們各自執行. 兩個程式怎麼溝通? 只能靠 IPC (Inter-Process Communication), 方式不外呼開 socket 或是 share memory, 互相等待要靠 signal( )... 總之你大概會有 80% 以上的精力是在解決這些問題, 不是在解決你要處理的問題.

    後來較新的 OS 紛紛引入了 thread 的關念, 解決了部份 IPC 問題, 其它的還是一樣困難. 直到 Java 出來, 寫 multi-threading 程式就簡單多了. 到了 .net 3.5, 又更進一步, 就是我這篇要講的主題.

    在 MSDN Magazine 看到一篇文章, 覺的還不錯, 就貼上來跟大家分享一下心得. 原文在此:
    為多重核心電腦最佳化 Managed 程式碼
    http://msdn.microsoft.com/msdnmag/issues/07/10/Futures/default.aspx?loc=zx

    細節我就不多討論了, 那篇文章裡面都說明的非常清楚, 很棒的一篇文章. 主要的重點是, 即使用了 Java / .NET 這樣的開發環境, 你仍然要面對許多 threading 的問題, 像是 thread 如何開始, 如何結束, 這個 thread 如何去通知另一個 thread 完成的問題. 但是大部份的情況下, 我只不過是有一堆工作, 想要丟給電腦處理, 最好就是所有可用 CPU 通通叫來幫忙...

    這篇文章介紹的 TPL ( Task Parallel Library ) 很巧妙的利用 delegate, 把整套 Library 包裝的像一個 for loop 一樣簡單. 基本的觀念就是, 只要用它提供的類似 for loop 寫法改寫你的程式, 原本 loop 裡要執行 100 次的工作, 現在就會自動的分配到你所有的 CPU 一同執行. 聽起來很酷, 真的用起來也是如此. 我簡單貼一下內文兩段 sample code:

       1:  // 一般的迴圈

       2:  for (int i = 0; i < 10; i++) {

       3:      a[ i ] = a[ i ] * a[ i ];

       4:  }

       5:

       6:  // 改用 TPL 的迴圈

       7:  Parallel.For(0, 100, delegate(int i) {

       8:      a[ i ] = a[ i ] * a[ i ];

       9:  });


    上面兩段 code 做的事情都一樣, 就是把陣列 a 的內容, 每一筆都算平方, 再寫回來. 差別在於第一段程式會在同一個 thread 裡依序完成每一筆計算, 而第二個例子則利用 anonymous delegate, 讓 code 看起來像迴圈, 實際上每圈都是執行一次 delegate. 而這個 delegate 會自動透過 task manager 分配到合適的 thread 執行. 它跟 thread pool 有許多不同, 文章內有一些說明... 如此一來就能享用的到多核心 CPU 的好處, 你的每一個核心都會被充份的利用.

    其實這樣的作法, 並不是 Microsoft 或是 .NET 特有的創新, 早在更重視效能的 C/C++ 就有了. Intel 就大力的支持了這個 open source project: http://threadingbuildingblocks.org/ 裡面提供了大量的 C++ template, 也是用類似的方式替 C++ 加入了平行處理的支援.

    ZD Net 上面有一系列的 video (http://www.zdnet.com.tw/white_board/intel/video-8.htm), 講的相當不錯, 我很認同裡面的幾個觀念, 主講人 James Reinders 提到, 平行處理你第一個應該要想到的是函式庫, 或是編譯器等等, 讓你的程式不自覺就能自動享用到平行處理的好處, 第二是用這類 library, 針對各種的 loop 去調整, 讓他能適用平行處理, 最後也是最不建議的作法, 才是大家常聽到的 multi-threading. 原因很簡單, threading 必需是你設計軟體架構就考慮進去的東西, 相對之下開發不易, 效能也不見得比較好, 更糟的是你可能會設計用 4 threads 來處理問題, 結果就是你的程式在超過四核的系統上就沒有明顯的效能增強了.

    昨天晚上仔細的看完這幾篇文章, 果然科技的進步真是神速啊, 過去寫到翻掉的 Multi-Process 程式, 如今一個 For Loop 就解決掉, 沒走過這一段的人應該不能體會吧. 不過也因為這樣, 更能體會這些技術的價值在那裡. TPL 真的是個好東西, 強力推薦大家學一學!!

    --

    文中題到的 TPL 已經有 Tech Preview 可以下載了. 感謝 Unicorn 提供資訊.
    http://www.microsoft.com/downloads/details.aspx?FamilyID=e848dc1d-5be3-4941-8705-024bc7f180ba&DisplayLang=en

    --

    這篇是寫了貼在別的地方, 當然自己的 blog 也要貼一份... [H]

    2007/12/12 .NET 作業系統 多執行緒 技術隨筆

  3. Canon Raw Codec + WPF #2, ThreadPool

    效能問題, 就跟我自己寫的小工具一起講好了. 話說之前 Microsoft 提供了一個很讚的小工具: Resize Pictures Power Toys, 功能超簡單, 大概就是檔案總管把圖檔選一選, 按右鍵選 "Resize pictures" 就好了:


    選了之後就有簡單的對話視窗:


    很簡單吧, 我個人非常愛用, 而且轉出來的效果也不差, 看起來 JPEG quality 大約有 80% ~ 90% 吧... 無耐 windows xp 裡有幾個跟 image 相關的 power toys, 到了 vista 通通不能用. 看來應該都是碰到 GDI+ 要轉換到 WPF 的陣痛期吧, 這幾個小工具還真是讓我繼續撐在 XP 的主要理由之一...

    扯遠了, 所以我的目標就是寫個類似的小工具, 讓我簡單的做批次縮圖就好. 有了上一篇的基礎, 要寫這種 tools 實在是沒什麼挑戰, 大概會寫 winform 的拉兩下就可以收工了...

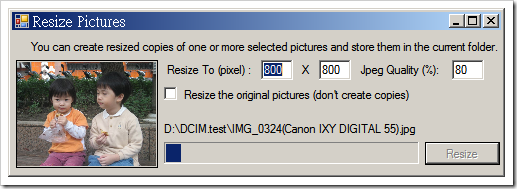

    不過, 大話說太早. 先貼一下成品的畫面, 後面說明比較清楚:


    要做的東西很簡單. 選好一堆圖按右鍵選 resize pictures 後就跳這畫面, 按 Resize 就開始跑. 用的是前一篇弄好的 library. 結果碰到的障礙還不少. 雖然可以跑, 但是看了就很礙眼...

    1. 效能有點糟.
      比較好的架構一定會有額外的效能折損, 我倒可接受. 內建的 JPEG codec 還好, 比不上像 Google Picasa 那樣快速. 但是 canon raw codec 就慘不忍睹... 如果把 raw 轉成同大小的 jpg (4000x3000 pixel), 足足要 60 ~ 80 sec ...
    2. 沒針對多處理器最佳化
      簡單的說, 以我的雙核 CPU (Core2Duo E6300), 跑起來 CPU 利用率只有 5x% 而以.
    3. ThreadPool 也無法解決問題
      因為 (2), 就很直覺的聯想到, 我一次轉兩張, 同樣時間內可以完成兩張的轉檔, 單位時間的運算量還是有提升, 雖然每一張還是要花那麼久... 不過我錯了, 看來是 canon codec 的限制, 開 thread pool 跑下去, 一樣是卡在 60% cpu 使用率左右...
    4. UI thread 問題
      thread pool 也不完全沒有作用. jpeg encode / decode 的部份是可以充份利用到 thread pool 的好處的, 只是 canon raw decode 的部份用不到. 當部份時間是 canon raw decode + jpeg encode / decode 時, 剩餘的 CPU 運算能力還是吃的到. 但是 thread pool 無法控制 priority, pool 裡的 thread 就嚴重的影響到 UI thread 的作業. 常看到的現像就是進度列一直在跑, 不過預覽圖片的控制項卻一直跑不出來



    (1) 的問題其實沒這麼嚴重. Microsoft HD Photo 有一個 feature, 就是大檔放在網路上, 你也能夠很快的透過網路看到小圖. 有點類似早期漸進式的 jpeg 那樣. 不過看起來 codec 的設計更好一點. 實驗的結果是, Full Size .CR2 (4000x3000) 存成同大小的 JPEG 檔需要 60sec, 而存成 800x600 只要 5 sec. 但是拿對照組 .JPG (4000x3000) -> .JPG (800x600), 差距又沒這麼大. 因此推測起來, 應該在 decode 階段就已經針對這樣的需求設計過了.

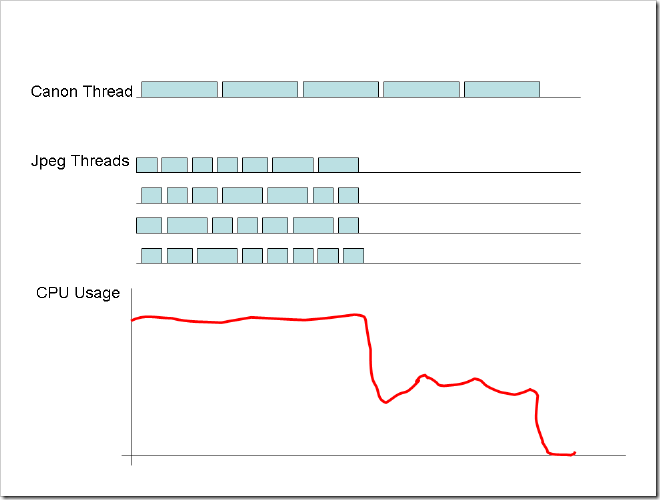

    剩下的問題我試了好幾種方法, 目標都擺在如何安排這堆 thread 在合適的時間做合適的工作. canon codec 就不適合同時丟好幾個 thread 下去跑, 因為完全沒用, 反而拉長每個 .CR2 從開始到輸出的時間. jpeg 的部份就很適合, 因為時間短, 多核的好處也可以藉著多 thread 用的到. 另外 canon codec 因為限制較多, 我需要它以較高的 priority, 並且要在第一時間就開始跑, 才不會拖慢整個轉檔的處理時間... 理想的 task 安排狀況應該要像這樣:

    簡報1



    最後找到一個我比較滿意的解, 就是另外寫一個合用的 ThreadPool... @_@



    其實我是很不想做重新發明輪子這件事, 不過除此之外實在沒什麼好方法. 所幸 .net 下要自己弄出個 thread pool 也不難. 這一切都要感謝當年在 yam, 當時研發部的一位主管, 交大的學長, 現在跑到 Microsoft 去了, 我們都叫他 "旺旺" .. 他技術能力只能用 "神" 來形容... 當時他在公司內開了門課, 真是印像深刻. 就用 java 示範了如何寫 ThreadPool ... 寫起來還真沒幾行... 扣掉一堆 import (相當於 c# 的 using) 等宣告之類的 code, 整個功能 "完整" 的 thread pool 大概只有一百行左右的 code... 而且 thread 動態 create 跟回收等功能一樣不少... threads 之間同步問題也沒漏掉..

    我歸納了一下我需要的 ThreadPool 到底要什麼功能, 而內建的到底缺什麼... 要怎麼做就很清楚了... 要解決上面的問題, 我大概需要這樣的 thread pool 來支援我的想法:

    1. thread 的數量不需要是動態的, 固定的就夠了. 一次開太多 thread 效果不見得好.
    2. thread 一定要能設定 priority. 因為轉圖檔是 cpu bound 的工作, priority 設低一點對整體的回應時間比較好.
    3. 需要多組 thread pool. 我的想法是用一組專用的 thread pool 來處理 canon raw codec, 只要 1 thread 就夠 (以後 canon 真的改善的話再加大數量). 另外其它 (大部份都是 jpeg codec) 的工作就丟到有 4 threads 的 thread pool 去跑. 至少到四核的 cpu 都還能夠充份的利用到.
    4. 需要簡單的作法, 能夠 wait thread pool 裡的工作全處理完. .net 內建的也可以, 不過必需透過比較麻煩的 WaitHandle 自己去 wait ...

    這些剛好都是我需要, 但是 .NET 內建的 thread pool 做不到的需求. 因此自己寫了個簡單的 SimpleThreadPool .. 介面規格就儘量比照內建的 ThreadPool (因為 code 已經寫好不想改太多 [:P]). 用起來像這樣:



       1:          private static void SimpleThreadPoolTest()

       2:          {

       3:              SimpleThreadPool stp1 = new SimpleThreadPool(2, System.Threading.ThreadPriority.BelowNormal);

       4:              SimpleThreadPool stp2 = new SimpleThreadPool(1, System.Threading.ThreadPriority.Lowest);

       5:

       6:              stp1.StartPool();

       7:              stp2.StartPool();

       8:

       9:              for (int count = 0; count < 10; count++)

      10:              {

      11:                  stp1.QueueWorkItem(

      12:                      new WaitCallback(ShowMessage),

      13:                      string.Format("STP1[{0}]", count));

      14:                  stp2.QueueWorkItem(

      15:                      new WaitCallback(ShowMessage),

      16:                      string.Format("STP2[{0}]", count));

      17:

      18:                  Thread.Sleep(13);

      19:              }

      20:

      21:

      22:              Console.WriteLine("wait stop");

      23:              stp1.EndPool();

      24:              stp2.EndPool();

      25:          }

      26:

      27:

      28:          private static void ShowMessage(object state)

      29:          {

      30:              Console.WriteLine("ThreadID: {0}, state: {1}", Thread.CurrentThread.ManagedThreadId, state);

      31:              Thread.Sleep((new Random()).Next(1000));

      32:          }




    嗯, 功力跟旺旺比差了一點, 不過也是一百出頭行就搞定這個 ThreadPool ... [:D], 接下來就是火力展示了... 因為介面跟內建的 ThreadPool 幾乎一樣. 就簡單測一下 125 JPEG + 20 G9 RAW + 2 G2 RAW files 一起做轉檔時的 CPU 使用率記錄...

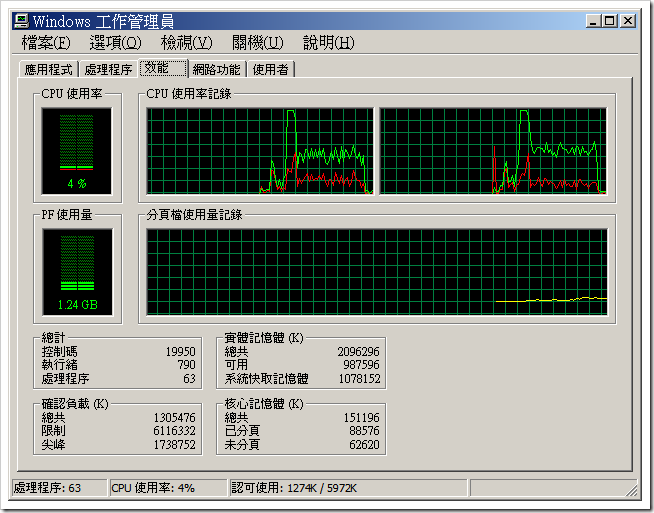

    圖一. 用內建的 ThreadPool, 110 sec ( UI 回應正常, 進度列也會跑. 不過礙於 CPU loading 關係, ImageBox 的圖都沒出來)






    圖二. 改用我自己寫的 SimpleThreadPool, 90 sec. 因為調整過 priority, 每張圖轉完 ImageBox 都會立即顯示出來.




    第一張圖, 所有的 job 都依序執行, 簡單的 jpeg 都擠在前段, 那段 cpu 100% 就是這樣來的. 後面就都是 canon decoder 在跑, cpu 大約都維持在 50% 左右, 直到跑完為止.

    而第二張圖, jpeg / canon 都強迫同時一起執行. 而 canon 的 priority 略高於 jpeg. 因此排程的策略是優先執行較慢的 canon decoder, 而剩餘的 cpu 運算能力就拿來處理 jpeg 的部份. 因為 cpu 使用率的統計圖下的面積 (積分) 就是總共需要的運算量. 看的出來維持在 100% 的部份越短, 則總體完成的時間就會拉長... 後面自定的 thread pool 的作法, 不論在 UI 回應, 跟整體處理的時間都比較好. 看來適度的調整 thread 數量, 跟 thread priority 還是很有用的. 不過題外話, thread 再怎麼用, 效果還是不如 lib or compiler level 做的平行處理效果來的好. ZD Net 上有一系列 intel 提供的 video, 講的還不錯. Microsoft 也替 .NET 開發了一套 Library (download), 只要調整一點語法, 就可以把 loop 內的運算轉成平行運算, 這種效果遠比用 thread pool 來的聰明 & 有效. 不過還在 community preview 就暫時不考慮採用了.

    總算, 搞定了 thread pool, 也搞定了 metadata, 幾個主要的障礙都排除了. 兩個要開發的工具也完成了一個 ( image resizer ), 剩下的歸檔程式就剩下納入 video encoder 的部份也就大功告成了. 有力氣的話會再寫一篇吧, 敬請期待 [:D]

    2007/12/12 系列文章: Canon Raw Codec & WPF .NET WPF 作品集 多執行緒

  4. Canon Raw Codec + WPF #1, WPF Image Codec, Metadata

    託 Canon G9 的福, 這一個月來的空閒時間都在研究 Windows Presentation Foundation 裡的 Image Codec 相關事項. 幹嘛買個相機還這麼辛苦? 因為原本算計好的計劃, 就差這一環啊... 雖然老早就有換機的計劃, 為什麼龜了那麼久 G9 一出來就跑去買? 除了之前講了一堆相機本身的考量之外, 剩下的關鍵因素是 RAW support. 因為:

    1. Canon G9 "又" 開始支援 RAW file
    2. Canon 正好搭配 WPF (windows presentation foundation), 發表了它專屬的 RAW file codec.
    3. WPF 裡提供了許多 JPEG 無法帶來的好處, 我打的如易算盤是: 不管未來是什麼東西取代了 JPEG, 留著 RAW 一定沒錯, 因此支援 RAW 就大大加了不少分.

    RAW support 在我看來是必要的. 照片可不能等十年後再搭時光機回來照, 而現有的 JPEG 又已經是老古董的規格了, 未來是一定會有取而代之的新規格. 會是什麼我不曉得, 不過留著 RAW 準沒錯. 只要 Canon 沒倒, 未來一定有辦法把 RAW 轉成新的通用格式, 而不用經過 JPEG 的折損...

    未來看起來很美好, 不過當 G9 入手後, 事情沒有想像的順利, 有了 WPF + Codec, 我自己必需寫些小程式來簡化未來例行的相片歸檔動作. Codec 只要去 Canon 下載就有, WPF 則是新東西, 得自己先研究一番... 搭配 WPF, Microsoft 也推出了新的圖型檔格式: HD Photo. 它的一堆好處我就不多說了, Microsoft 網站多的是. 我在意的是, HD Photo 提供的新功能, 包括廣大的色域等, 也會對應的在 image codec 裡提供. 因此如果 RAW file 本身就包含這些資訊的話, 透過 codec 讀出來就不會有資訊的折損, 存成 JPEG 就沒有這些好處了.

    實作第一步, 當然是先研究 WPF 關於 Image 物件的基本處理. 嗯, 果然是跟之前的 GDI / GDI+ 不一樣. 感覺起來 GDI 典型 application 就是像 "小畫家" 這類的 AP, 而 WPF 典型的 application 就是像 flash 這類的, 裡面的物件已經變成圖型來源, 套用各種 transform, 層層處理套上去後得到的結果才是你看到的東西, 大概就類似 photoshop 的 layer 那樣的東西.

    講了那麼多, 其實我也只是要用到 codec 來讀取 canon raw file, 把圖檔縮成我要的像素, 存成指定的 jpeg 檔而以... 我就以這個例子貼一段 sample code

       1:  BitmapDecoder source = BitmapDecoder.Create(

       2:      new Uri(@"C:\IMG_0001.CR2"),

       3:      BitmapCreateOptions.DelayCreation,

       4:      BitmapCacheOption.None);

       5:  JpegBitmapEncoder target = new JpegBitmapEncoder();

       6:

       7:  target.Frames.Add(BitmapFrame.Create(

       8:      new TransformedBitmap(source.Frames[0], new ScaleTransform(0.3, 0.3)),

       9:      source.Frames[0].Thumbnail,

      10:      metadata,

      11:      null));

      12:  target.QualityLevel = 80;

      13:

      14:  FileStream trgs = File.OpenWrite(@"C:\IMG_0001.JPG");

      15:  target.Save(trgs);

      16:  trgs.Close();


    而過去也寫過 GDI+ 版本的, 那個我就不貼了. 老實說 code 也不會太多, 不過寫起來就覺的是兩種不同層次的思考邏輯. 也隨著這次機會花了點心思研究 System.Windows.Media.Imaging 裡的東西, 就開始想把舊的程式都翻一翻.. 包括了之前的歸檔程式, 及另一個批次縮圖的工具. 後面有機會再貼.

    圖檔基本內容處理掉之後, 接下來就是 exif. 我很在意這些圖檔隱藏的資訊, 也不知道為什麼, 哈哈. 上面的 code 轉完是沒有半點 EXIF 的, 沒轉過來感覺就像少了什麼... 無奈在處理 metadata 時又碰到了一些小 trouble ...



    花了一些時間搞定了 metadata, 不過又碰到不同檔案格式之間的 metadata 轉換問題. WPF 的 Image Codec 已經把 metadata 的讀寫方式給 "抽像化" 了, 所有圖檔的 metadata 都用一樣的方式讀寫. 它採用的是類似 xpath 的 metadata query 來指明目標是那個 metadata, 然後再用 GetQuery( ) 來讀值, 或是用 SetQuery( ) 把值寫進去. 現在碰到的問題是 Canon Raw 的 query 跟 JPEG exif 用的對應不起來. 我也不知道怎麼解, google 找幾個 sample 對照著比一比, 摸黑試了幾種對應方式, 竟然看起來還好像猜中了, 就不管先用下去. 我簡單的把整理的對照表貼一下...

    /ifd/{ushort=256} --> /app1/ifd/exif/{ushort=256}
    /ifd/{ushort=257} --> /app1/ifd/exif/{ushort=257}
    ...

    請不要問我這是啥意思, 我真的也搞不懂, 看了 w3c 一些 spec, 真是天書... 大概只知道 metadata 有幾種規範, exif, xmp, ifd 等等. 而 ushort=256 大概就是指整個 block 裡, 第 256 bytes 位置的 ushort 的值就是這筆資料存放的地方等等. 我是拿幾張照片轉換後對照著看, 看起來對就將就著用了. 最後是用程式跑了一份看起來可用的對照表, 存成 xml 檔, 丟在自己寫的 library project 裡, 當作 embedded resource. 供未來轉檔的動作時拿出來用. library 包裝好之後用起來像這樣:



       1:  ImageUtil.SaveToJPEG(

       2:      @"c:\IMG_0001.CR2",

       3:      @"c:\IMG_0001.JPG",

       4:      800,

       5:      800,

       6:      75);






    弄到現在, 總算把最基本的動作: 轉檔 (含 exif) 給搞定了. 總算有足夠的資訊把 library 給弄好. 不過馬上就碰到第二個大問題... "效能". 這部份就留著下一篇吧.

    2007/12/12 系列文章: Canon Raw Codec & WPF .NET WPF 作品集 多執行緒 技術隨筆 當年勇

  5. 前言: Canon Raw Codec 1.2 + .NET Framework 3.0 (WPF)

    搞了好幾天, 終於理出點頭緒了. 自從 Canon 推出 1.2 版的 codec 之後, G9 拍的 .CR2 支援問題總算是往前跨了一大步, 至少在 XP / Vista 下可以直接顯示 .CR2 了. 接下來就是如何讓它自動化等等問題.

    WPF寫起來很簡單, 效率的問題就先擺一邊了 (很理想的預期 canon 會在未來版本會改善... 咳...), 不過 EXIF 的問題還真是令我傷透腦筋... 前前後後碰到幾個問題, 加上官方文件很多細節沒有提供, 讓我碰了不少釘子... Orz. 先整理一下碰過的釘子有那些 (現在當然拔乾淨了才有心情打這篇.. 哈哈 [H]), 先列一下問題最大的 metadata:

    1. Metadata抓不到, BitmapSource.Metadata 抓出來都是 null ..
      (後來發現文件漏掉一行... Orz, 目前版本不提供 BitmapSource.Metadata, 只提供每個 Frame 自己的 Metadata ...)
    2. 內建的 Metadata 只有十個不到的欄位 (ApplicationName, CameraModel, ...), 問題是 exif 有一堆啊..
    3. WPF 改用 "Metadata Query Language", 類似 xpath 之於 xml document 一樣... 看起來就像 "/ifd/{ushort1000}" 這樣. 所有底層動作都是 GetQuery( ) / SetQuery( ). 不過沒有地方讓我列舉出所有已存在的 metadata query 啊...
    4. 文件上說用 InPlaceMetadataWriter 可以修改 metadata, 不過到現在我還是試不出來 -_-
    5. EXIF 上百個欄位, 對應的 query, 官方文件一個字都沒提到... 冏rz...
    6. .CR2 解出來的 metadata 跟 .JPG 廣為接受的 EXIF, 對應的 query 完全不一樣...

    另外其它跟 metadata 無關的問題也有幾個:

    1. Canon Codec 的效能不怎麼樣, G9 的檔案 (4000x3000, 15mb 左右) 全幅解開, 接上 JpegEncoder 存同尺寸 100% quality 檔案, 在我的 Core2Duo E6300 (2GB ram, XP MCE2005 SP2) 足足要 80 sec ...
    2. 多處理器佔不到便宜. 雙核CPU跑下去, 處理器只有約 50% ~ 60% 使用率. 改了改程式, 開兩個 thread 下去也一樣, 殘念... ( Microsoft 的就要誇一下, 內建的 codec 就運作的很好... 又快, thread pool 用下去也享受的到全速.. [Y])
    3. 怪的很, Microsoft 提供的 viewer 直接看 G2 的 .CRW 一切正常, 不過透過 WPF 就會得到 Exception .. 還沒解.

    這些鳥問題都在 MSDN 找不到直接的答案, 只好埋頭苦TRY了. 好消息是主要問題都解的差不多了. 先簡單列一下 solution, 後續的等我 [歸檔程式] 改版完成後再來專欄報導..

    1. Metadata Query 列舉的問題原來隱藏在實作的 interface 裡.. [:@], 氣的是官方文件還沒有任何說明 & 範例. 原來 BitmapMetadata 實作了 IEnumerable<string>, 直接把 BitmapMetadata 丟到 foreach 裡就是了...
    2. 修改 metadata 的動作, 暫時由 metadata.clone() 之後修改, 再加到 encoder 裡可以閃開碰到的問題, 就不理它了
    3. EXIF 問題, 因為 (1) 有解了, 加上 google 找到其它 sample, 東拼西湊誤打誤撞也被我試出來... 哈哈
    4. 效能問題一樣無解, 只能改程式儘量把不相干的 job 排在一起, 想辦法把空閒的 CPU 運算能力吃掉... 就看是我改的快還是 canon 改的快了 [H]..

    前言大概就先打到這裡, 沒啥內容, 都只是預告片而以, 被它折磨了兩個禮拜, 當然要先貼一篇發洩一下. 剩下的工作就單純多了, code 改到一個段落我就會繼續寫後續幾篇. 這次會包括兩個 project, 一個是 Image Resizer, 另一個就是之前好幾篇都在講的歸檔工具. 敬請期待!

    替舊文章打一下廣告... [H]

    2007/11/26 系列文章: Canon Raw Codec & WPF .NET WPF 作品集 多執行緒 技術隨筆
